Панорамные ворота AluTherm

Высокие теплоизоляционные свойства


Светопрозрачная вставка с двойным или тройным остеклением


  • Алюминиевые секции из профилей с терморазрывом
  • На 40% теплее, чем ворота из профилей без терморазрыва
  • Детали из нержавеющей стали
  • Базовый ресурс пружин до 25 000 циклов «подъема-опускания»
  • Расширенный ресурс пружин до 100 000 циклов «подъема-опускания»
  • 10 типов монтажа
  • Максимальный размер ворот 6900x6000 мм
  • Системы безопасности в базовом комплекте ворот

Панорамные ворота в ассортименте

Типы полотна ворот

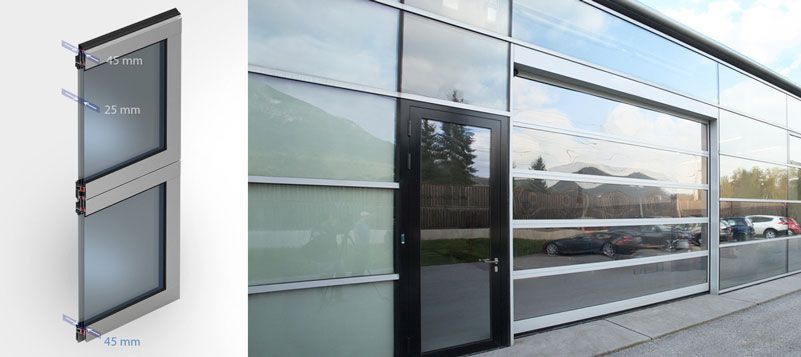

АЛП

  • Разновидность полотна с панорамными панелями

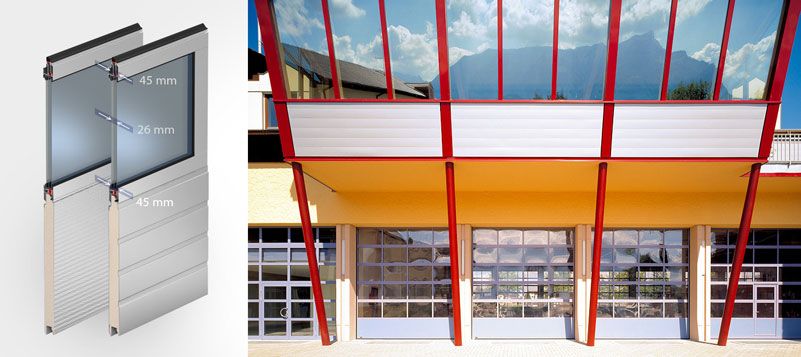

АЛПС

  • Разновидность полотна с нижней сэндвич-панелью (толщина 45 мм и рисунок поверхности «S-гофр» или «Микроволна») и панорамным заполнением

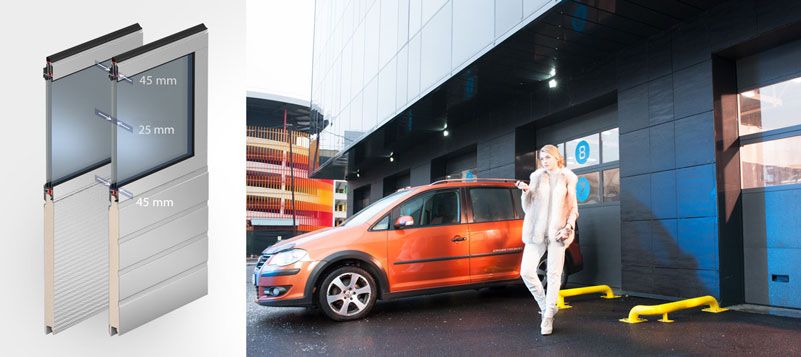

ПО

  • Разновидность полотна с сэндвич-панелямей ProPlus и одной или несколькими панорамными вставками

Панорамные панели: варианты исполнения

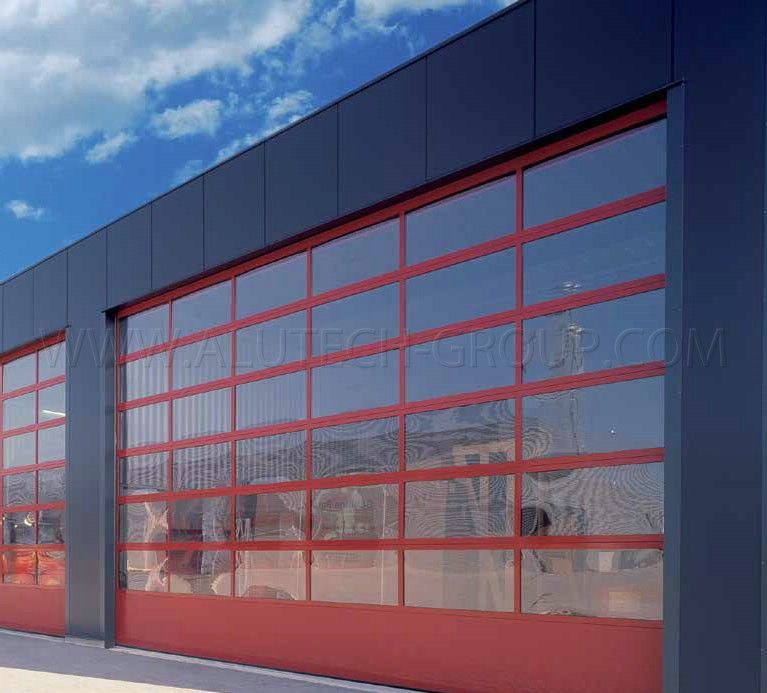

Сплошное остекление разработали для помещений, где важно обеспечить доступ к естественному свету. Выгодный показ продукции – вот важное преимущество таких ворот при установке в автосалонах и магазинах.

Ворота шириной до 3000 мм выпускают без импоста.


Ворота шириной до 5000 мм могут выпускать с одним импостом.


Панорамные панели: варианты исполнения

Тройное остекление 25 мм

Используют SAN-пластик максимально прозрачный и стойкий к ударам.
4 стандартных цвета
Возможна окраска в любой цвет по каталогу RAL


Двойное остекление 26 мм

Используют SAN-пластик максимально прозрачный и стойкий к ударам. 4 стандартных цвета
Возможна окраска в любой цвет по каталогу RAL


Композитная алюминиевая панель 26 мм

Панель выпускают из двух листов алюминия с тиснением stucco и заполняют полистиролом.
4 стандартных цвета
Возможна окраска рамы и панели в любой цвет по каталогу RAL


  Ворота с тройным остеклением 25 мм   Ворота с двойным остеклением 26 мм   Ворота с композитным заполнением 26 мм

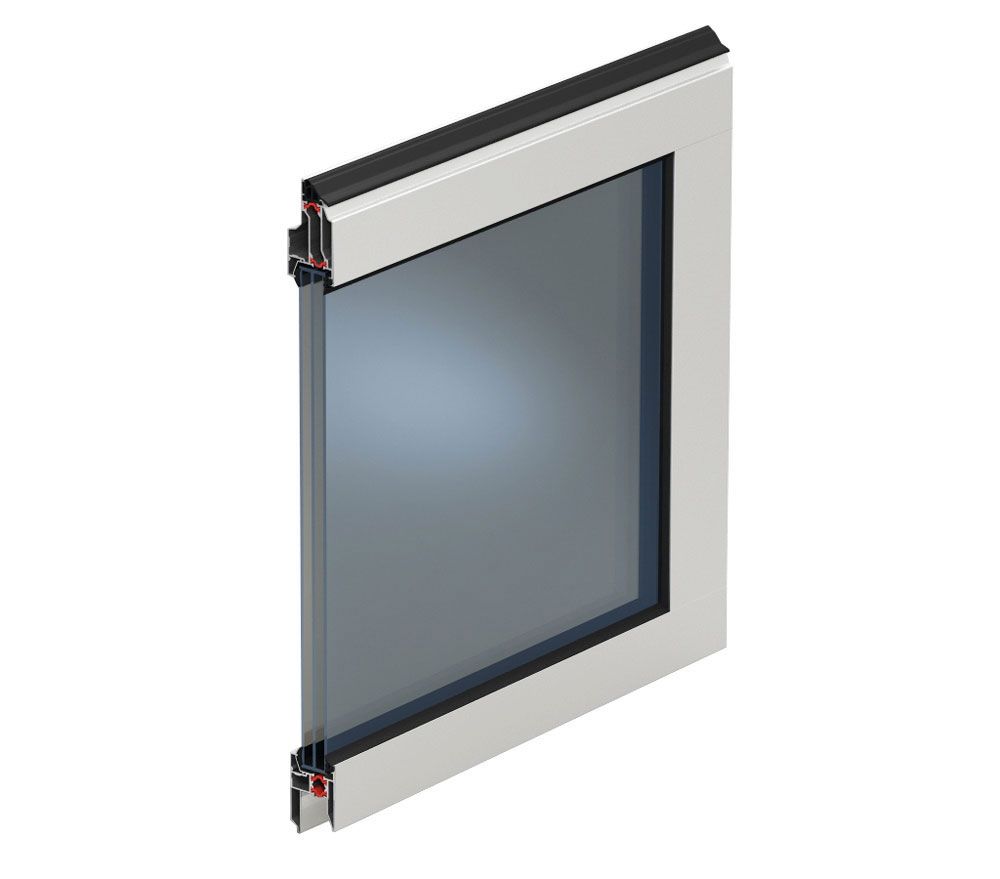

Белый (RAL 9016)

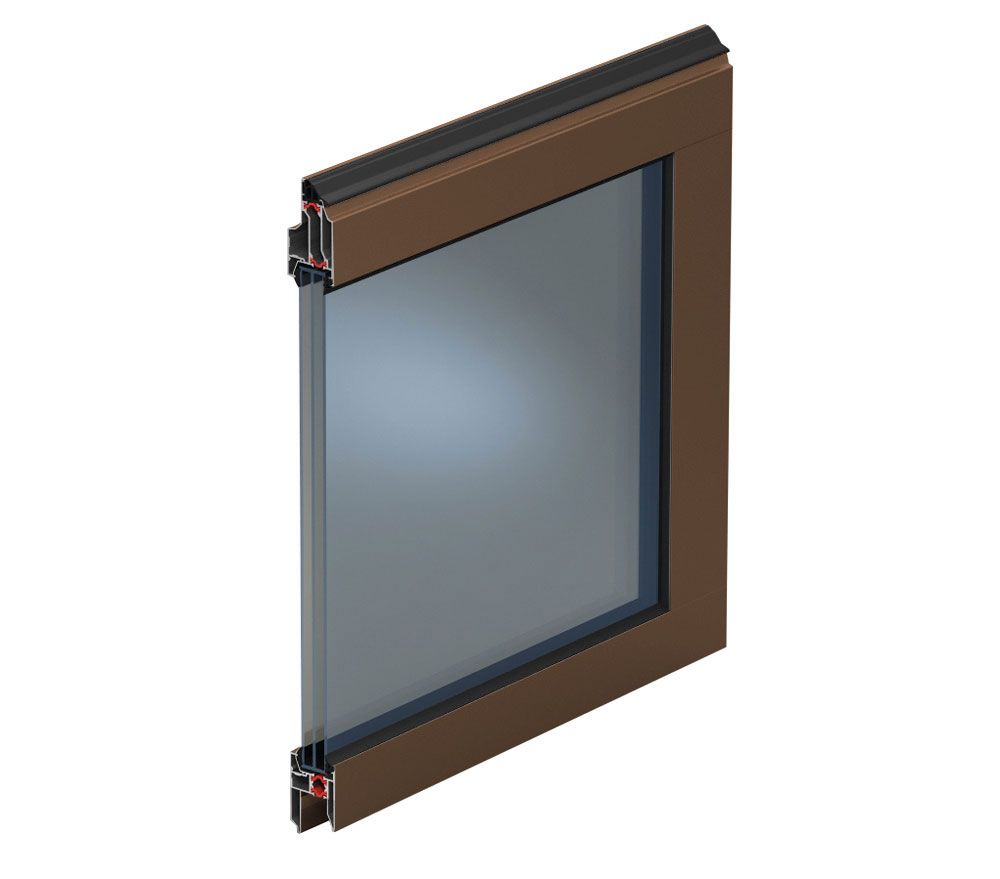

Коричневый (RAL 8014)

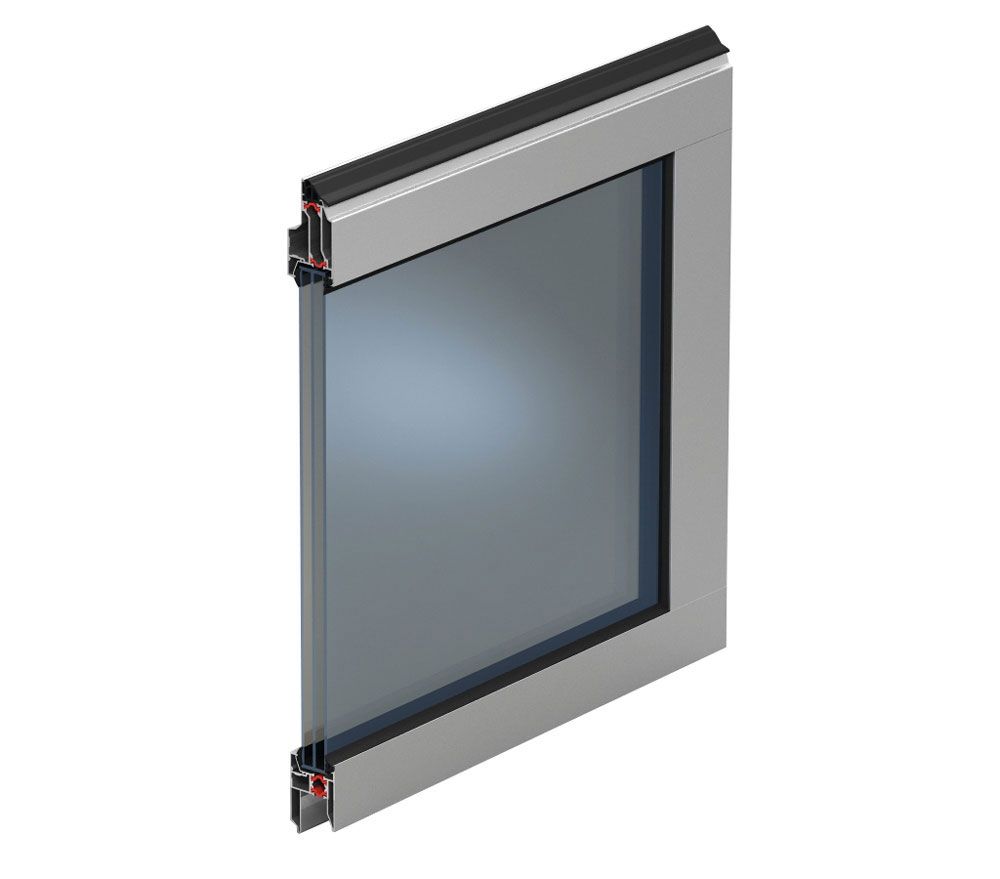

Серебристый металлик (RAL 9006)

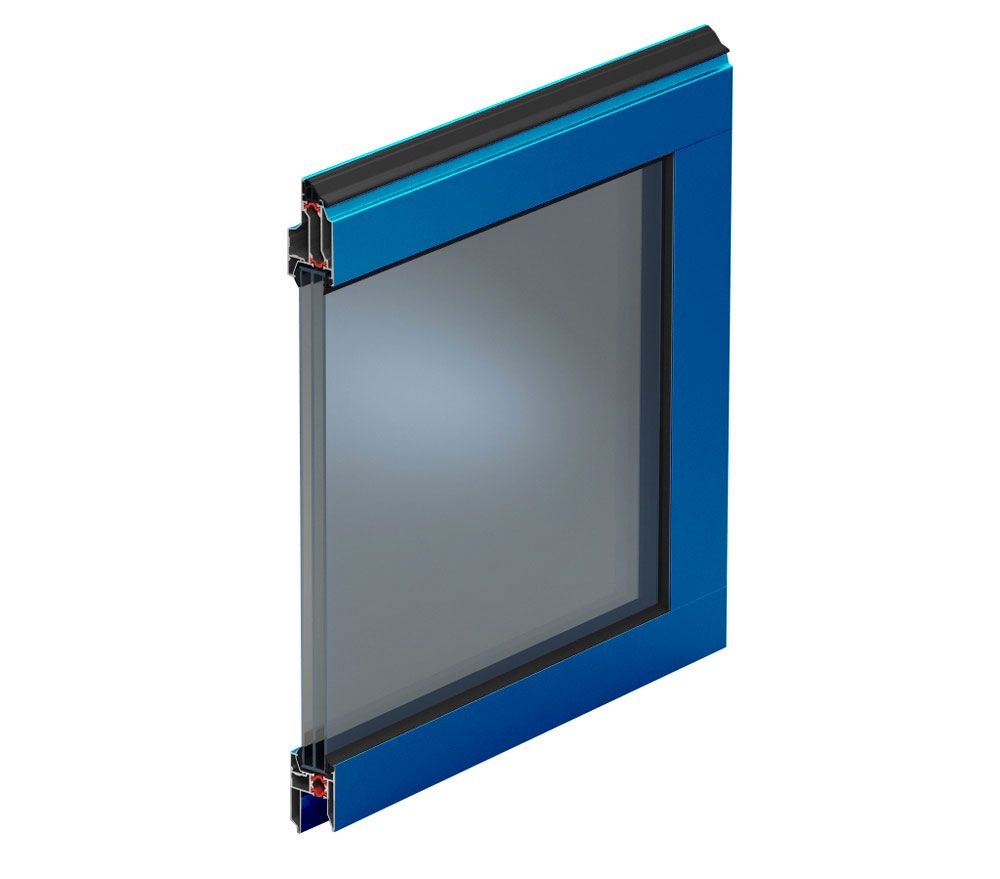

Синий (RAL 5010)

Дополнительные опции

Для панорамных ворот AluTherm предлагается широкий ассортимент дополнительных опций:

Комплектация для особенно влажных условий

Для автомоек и других помещений с повышенной влажностью конструкторы «АЛЮТЕХ» предусмотрели специальный комплект деталей. Тросы, метизы и оси роликов в нем изготовили из нержавеющей стали, а систему направляющих покрыли защитным лакокрасочным покрытием.

Замок

Для помещений без дополнительного входа предлагается ригельный замок. Он позволяет открывать и закрывать ворота как изнутри, так и снаружи.
Для панорамных ворот типа АЛПС и ПО.

Защита от взлома

С устройством против поддомкрачивания ворота надежно защищены от злоумышленников. В случае несанкционированного подъема опция заблокирует полотно.

Остекление, стойкое к образованию царапин

Для защиты остекления от возможных повреждений (царапин) в процессе эксплуатации ворот применяется SAN-пластик со специальным антиабразивным покрытием. Данное покрытие сохраняет прозрачность остекления в течение длительного времени даже после многократной чистки. Доступно для двойного остекления 26 мм.

Технические характеристики

Отличие конструкций ворот Trend – в способе балансировки воротного полотна.

Система
балансировки
Торсионные пружины
Толщина
панелей
45 мм
Комплектующие
(петли промежуточные и роликовые кронштейны)
Нержавеющая сталь
Размеры
ворот (max)
Ширина 7000 мм, высота 6000 мм
Варианты
остекления
Тройное остекление 25 мм
Двойное остекление 26 мм
Композитная алюминиевая панель 26 мм
Типы
полотна
АЛП
полностью
панорамные
АЛПС
нижняя панель – сэндвич панель 45 мм,
все остальные – панорамные
ПО
одна или несколько панелей панорамные,
остальные – сэндвич-панели
Возможность изготовления ворот
со встроенной калиткой
Не устанавливается
Типы
монтажа
10 типов
Высота
перемычки (min)
230 мм
для ворот
без элекропривода
Базовый ресурс
пружин
До 25 000 циклов «подъема-опускания»
стандартный
комплект
50 000, 75 000, 100 000 циклов «подъема-опускания»
по запросу

Типы монтажа

  • Стандартны монтаж
    Низкий монтаж
  • Высокий монтаж с верхним расположением вала
    Высокий монтаж с низким расположением вала
    Вертикальны монтаж с верхним расположением вала
    Вертикальны монтаж с нижним расположением вала
  • Наклонный монтаж
    Наклонный низкий монтаж
    Наклонный высокий монтаж с верхним расположением вала
    Наклонный высокий монтаж с нижним расположением вала
